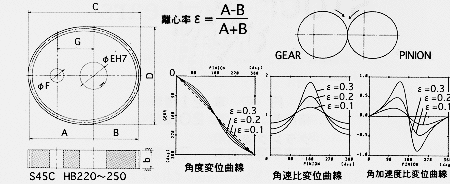

楕円歯車 NC-Gears


離心率ε=0.1 圧力角α=20°
形式 モジュール
 m
中心
距離
a
歯数

z
歯幅

b
主要寸法 (mm)
A B C D E(H7) (F) (G)
NCG-
E111- 50
1 51.13 51 10 28.12 23.01 53.13 52.9 φ15 φ8 19
NCG-
E111-100
99.25 99 54.59 44.66 101.25 100.8 φ25 φ10 35
NCG-
E112-100
2 98.25 49 20 54.04 44.21 102.25 101.8 φ25 φ10 35
NCG-
E112-150
150.38 75 82.71 67.67 154.38 153.6 φ32 φ13 50
NCG-
E113-100
3 99.25 33 30 54.59 44.66 105.25 104.8 φ25 φ10 35
NCG-
E113-150
147.37 49 81.05 66.32 153.37 152.6 φ32 φ13 50
NCG-
E114-150
4 148.37 37 40 81.6 66.77 156.37 155.6 φ32 φ13 50

離心率ε=0.2 圧力角α=20°
形式 モジュールm 中心
距離
a
歯数

z
歯幅

b
主要寸法 (mm)
A B C D E(H7) (F) (G)
NCG-
E121- 50
1 51.52 51 10 30.91 20.61 53.52 52.5 φ15 φ8 19
NCG-
E121-100
100.01 99 60 40.01 102.01 100 φ25 φ10 35
NCG-
E122-100
2 99 49 20 59.4 39.6 103 101 φ25 φ10 35
NCG-
E122-150
151.53 75 90.92 60.61 155.53 152.5 φ32 φ13 50
NCG-
E123-100
3 100.01 33 30 60 40.01 106.01 104 φ25 φ10 35
NCG-
E123-150
148.5 49 89.1 59.4 154.5 151.5 φ32 φ13 50
NCG-
E124-150
4 149.51 37 40 89.7 59.8 157.51 154.5 φ32 φ13 50

離心率ε=0.3 圧力角α=20°
形式 モジュールm 中心
距離
a
歯数

z
歯幅

b
主要寸法 (mm)
A B C D E(H7) (F) (G)
NCG-
E131- 50
1 50.15 49 10 32.6 17.55 52.15 49.8 φ15 φ8 19
NCG-
E131-100
101.32 99 65.86 35.46 103.32 98.7 φ25 φ10 35
NCG-
E132-100
2 100.3 49 20 65.19 35.11 104.3 99.7 φ25 φ10 35
NCG-
E132-150
149.42 73 97.12 52.3 153.42 146.5 φ32 φ13 50
NCG-
E133-100
3 101.32 33 30 65.86 35.46 107.32 102.7 φ25 φ10 35
NCG-
E133-150
150.45 49 97.79 52.66 156.45 149.5 φ32 φ13 50
NCG-
E134-150
4 151.47 37 40 98.45 53.02 159.47 152.5 φ32 φ13 50
