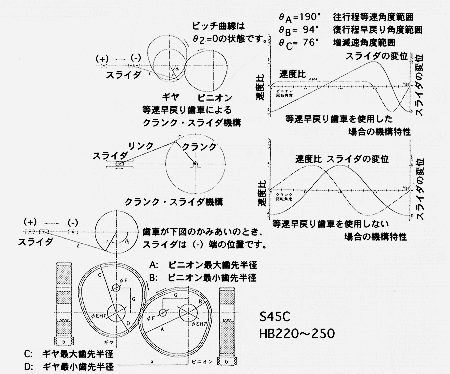

クランク機構用等速早戻り歯車 NC-Gears



形式 モジ
ュール
m
中心
距離
a
歯数

z
歯幅

b
主要寸法 (mm)
A B C D φEH7 φEH8
0.01
NCG-
L3F1- 50
1 50 48 10 35.426 16.186 35.777 16.536 15 8 19
NCG-
L3F1-100
1 100 96 10 69.853 31.373 70.554 32.073 25 10 35
NCG-
L3F2-100
2 100 48 20 70.852 32.373 71.554 33.072 25 10 35
NCG-
L3F2-150
2 150 72 20 105.279 47.559 106.33 48.609 32 13 50
NCG-
L3F3-100
3 100 32 30 71.852 33.372 72.554 34.072 25 10 35
NCG-
L3F3-150
3 150 48 30 106.279 48.559 107.33 49.609 32 13 50
NCG-
L3F4-150
4 150 36 40 107.278 49.559 108.33 50.608 32 13 50
