長岡歯車製作所

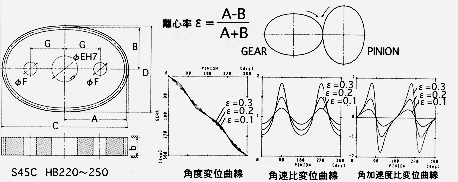

離心率ε=0.1　圧力角α=20°

形式	モジ ュール m	中心 距離 a	歯数 z	歯幅 b	主 要 寸 法 (mm)
					A	B	C	D	E(H7)	(F)	(G)
NCG- E211- 50	1	49.75	50	10	27.36	22.39	56.72	46.78	φ15	φ8	19
NCG- E211-100		101.5	102		55.82	45.68	113.64	93.36	φ25	φ10	35
NCG- E212-100	2	99.51	50	20	54.73	44.78	113.46	93.56	φ25	φ10	35
NCG- E212-150		155.23	78		85.38	69.85	174.76	143.7	φ32	φ13	50
NCG- E213-100	3	101.5	34	30	55.83	45.67	117.66	97.34	φ25	φ10	35
NCG- E213-150		149.26	50		82.09	67.17	170.18	140.34	φ32	φ13	50
NCG- E214-150	4	151.25	38	40	83.19	68.06	174.38	144.12	φ32	φ13	50

離心率ε=0.2　圧力角α=20°

形式	モジ ュール m	中心 距離 a	歯数 z	歯幅 b	主 要 寸 法 (mm)
					A	B	C	D	E(H7)	(F)	(G)
NCG- E221- 50	1	49.05	50	10	29.43	19.62	60.86	41.24	φ15	φ8	19
NCG- E221-100		100.06	102		60.03	40.03	122.06	82.06	φ25	φ10	35
NCG- E222-100	2	98.09	50	20	58.86	39.24	121.72	82.48	φ25	φ10	35
NCG- E222-150		153.03	78		91.82	61.21	187.64	126.42	φ32	φ13	50
NCG- E223-100	3	100.06	34	30	60.03	40.03	126.06	86.06	φ25	φ10	35
NCG- E223-150		147.14	50		88.29	58.86	182.58	123.72	φ32	φ13	50
NCG- E224-150	4	149.1	38	40	89.46	59.64	186.92	127.28	φ32	φ13	50

離心率ε=0.3　圧力角α=20°

形式	モジ ュール m	中心 距離 a	歯数 z	歯幅 b	主 要 寸 法 (mm)
					A	B	C	D	E(H7)	(F)	(G)
NCG- E231- 50	1	51.81	54	10	33.68	18.13	69.36	38.26	φ15	φ8	19
NCG- E231-100		97.87	102		63.61	34.26	129.22	70.52	φ25	φ10	35
NCG- E232-100	2	95.95	50	20	62.37	33.58	128.74	71.16	φ25	φ10	35
NCG- E232-150		149.68	78		97.29	52.39	198.58	108.78	φ32	φ13	50
NCG- E233-150	3	143.92	50	30	93.55	50.37	193.1	106.74	φ32	φ13	50
NCG- E234-150	4	145.84	38	40	94.8	51.04	197.6	110.08	φ32	φ13	50
